Просмотреть бизнес-процесс
Примечание

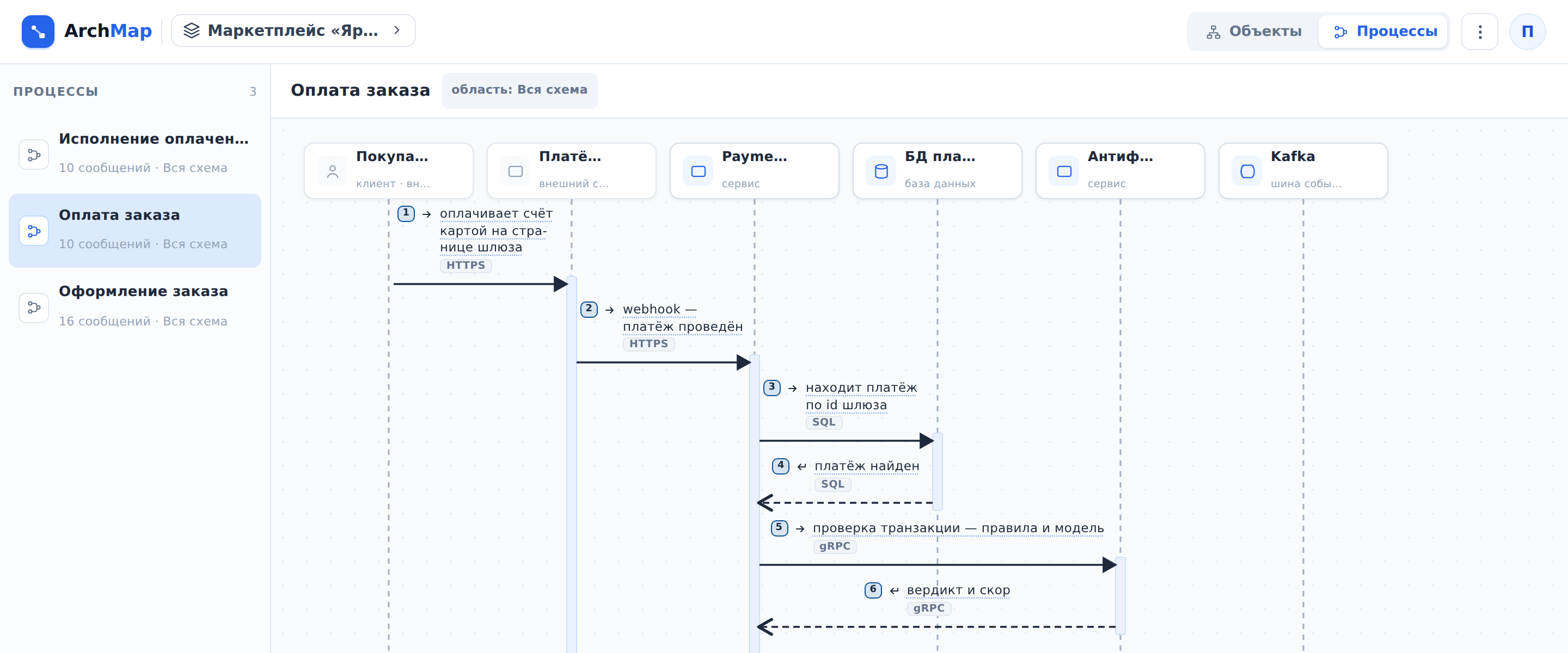

Бизнес-процесс показывает по шагам, как сервисы взаимодействуют в одном сценарии (например, при оплате заказа): кто кого вызывает, что отвечает и какие события публикует. Процесс изображён диаграммой последовательности: участники стоят сверху, шаги идут сверху вниз.
Открыть процесс#
Чтобы открыть бизнес-процесс, выполните следующие действия:
- Откройте проект (см. Найти проект и просмотреть устройство системы).
- В правом верхнем углу нажмите Процессы. Слева откроется список процессов проекта.
- В списке нажмите на нужный процесс. Справа появится его диаграмма.
Примечание
Процесс можно открыть и с других страниц:
- на странице проекта в разделе Бизнес-процессы;
- на странице сервиса в разделе Участвует в процессах;
- в окне схемы логики в строке Используется в процессах.
К схеме системы возвращает кнопка Объекты в правом верхнем углу.
Прочитать диаграмму#
Чтобы прочитать диаграмму процесса, выполните следующие действия:
- Пройдите по шагам в порядке номеров. Вид стрелки показывает тип шага:
- сплошная линия и закрашенный наконечник: вызов;
- пунктирная линия: ответ на вызов;
- сплошная линия и открытый наконечник: событие (например, публикация сообщения в брокер).
- На диаграмме откройте схему логики нужного шага. Для этого нажмите на его подчёркнутую подпись. Откроется окно со схемой логики операции, которая выполняет шаг (см. Просмотреть логику операции или воркера).
- Над диаграммой откройте страницу нужного участника. Для этого наведите курсор на его имя и нажмите на появившуюся стрелку. Откроется страница объекта.
Примечание
Подпись шага без подчёркивания не открывается, потому что к этому шагу не привязана схема логики.
Примечание
Рамка с меткой в левом верхнем углу объединяет шаги, которые выполняются по особому правилу:
- alt: выполняется одна из веток, условие каждой ветки подписано в рамке;
- opt: шаги выполняются, только если выполнено условие;
- loop: шаги повторяются;
- par: шаги выполняются параллельно.
Примечание
Шаг, зачёркнутый красным, расходится со схемой системы:
- связь удалена: связи, по которой шёл шаг, больше нет;
- канал без ответа: шаг описывает ответ, а связь стала асинхронной и ответа не предполагает.
Примечание
Метка область рядом с названием процесса показывает, в пределах какой части системы описан процесс. Вся схема означает, что процесс охватывает весь проект.
Примечание
Если в процессе участвуют планируемые или выводимые объекты, над диаграммой появляется переключатель Как есть / Переход / Как будет (см. Просмотреть планируемые изменения системы).
