Просмотреть структуру базы данных
Примечание
Таблицы базы данных связаны со схемами логики через пометки «читает» и «пишет» в шагах схем (см. Просмотреть логику операции или воркера). По этим пометкам раздел Структура показывает, какие сервисы и схемы обращаются к таблице.
Просмотреть таблицу#
Чтобы просмотреть структуру базы данных, выполните следующие действия:
- Откройте страницу базы данных (см. Найти документацию сервиса) и прокрутите до раздела Структура.

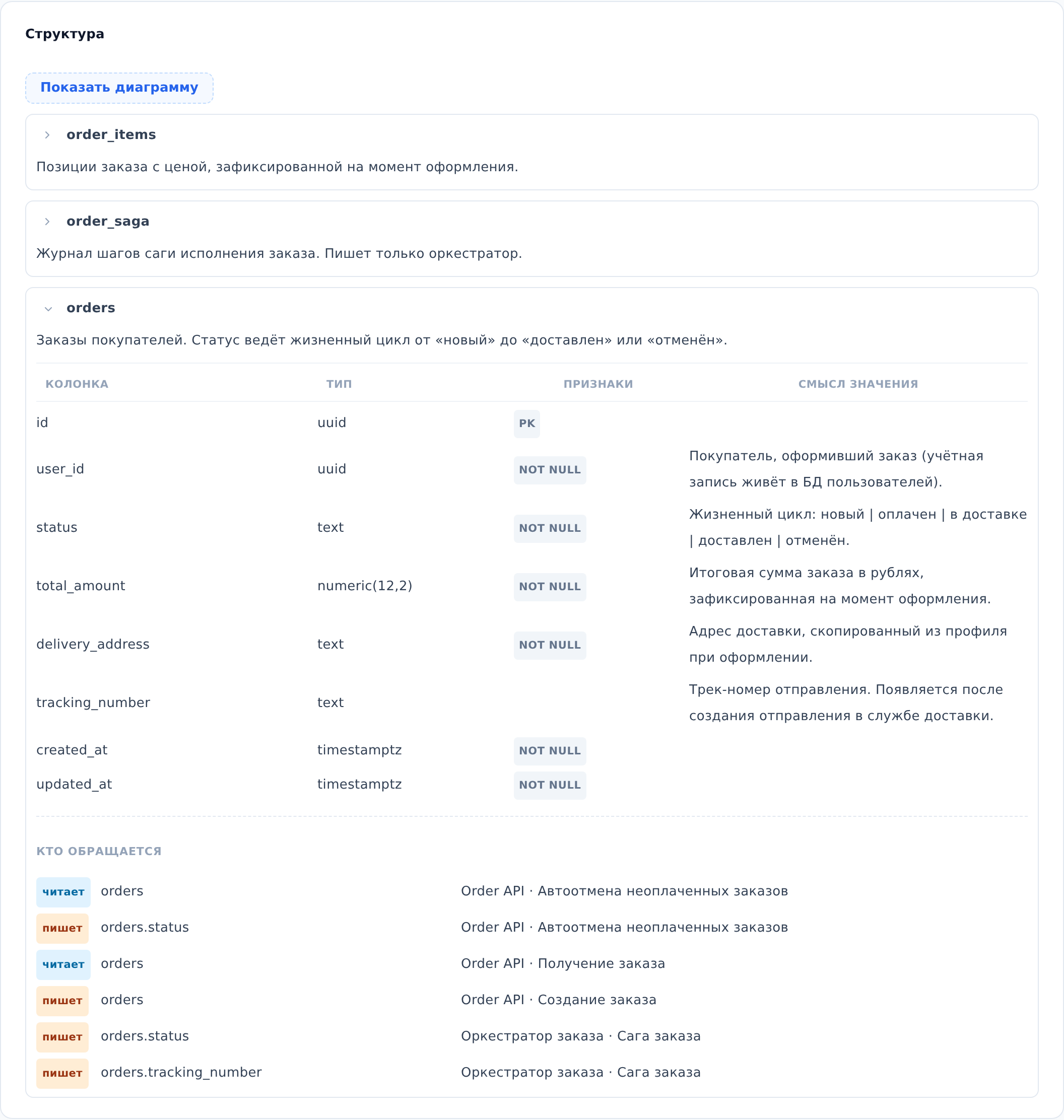

- В разделе Структура раскройте нужную таблицу. Для этого нажмите на стрелку слева от её имени. Появятся колонки таблицы и список Кто обращается.
- В списке Кто обращается найдите строку с нужной таблицей или колонкой. В строке указаны сервис, который читает таблицу или пишет в неё, и схема логики, в которой описано это обращение.
Примечание
Кнопка Показать диаграмму показывает связи таблиц ER-диаграммой. Нажмите на диаграмму, и она откроется во весь экран.
Примечание
Строки списка Кто обращается не открывают схемы логики. Схема открывается на странице сервиса в разделе Логика (см. Просмотреть логику операции или воркера).
Примечание
Если в разделе написано Таблицы не описаны, структура базы в проекте пока не задокументирована.
