Просмотреть логику операции или воркера
Примечание
Схема логики описывает по шагам одну операцию сервиса (обработчик запроса или сценарий) либо воркер (фоновую работу): что сервис принимает, что проверяет, куда пишет и что отвечает. Схема операции может быть привязана к эндпоинту из спеки OpenAPI сервиса.
Открыть схему логики#
Чтобы просмотреть логику операции или воркера, выполните следующие действия:

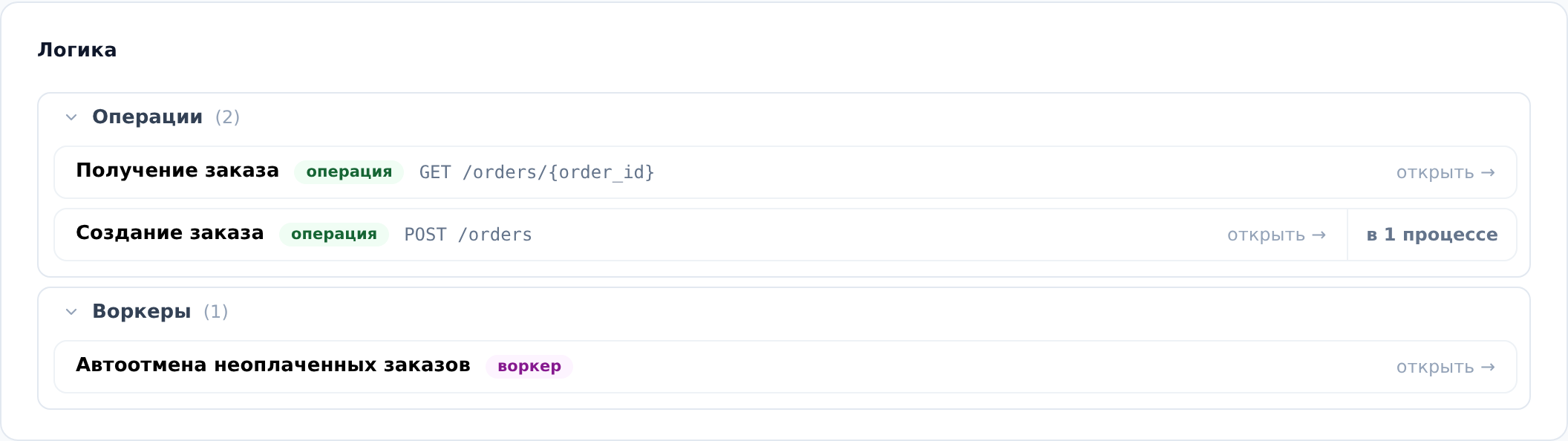

- Откройте страницу сервиса (см. Найти документацию сервиса) и прокрутите до раздела Логика. Схемы сгруппированы в списки Операции и Воркеры; рядом со схемой операции указан эндпоинт, который она обрабатывает.

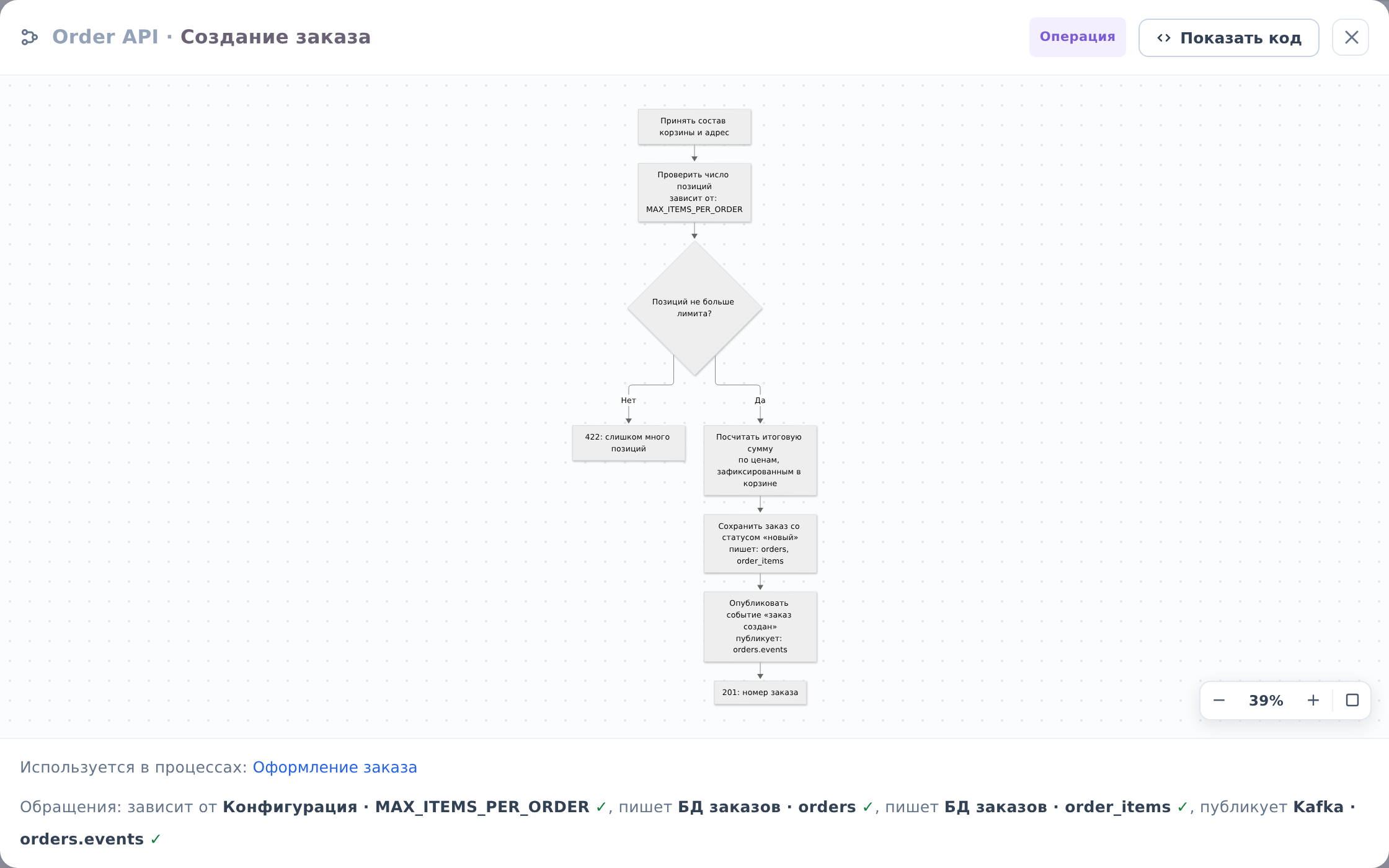

- В списке нажмите на нужную схему. Откроется окно со схемой.
Примечание
На случай, если у сервиса много схем, списки Операции и Воркеры можно свернуть и развернуть стрелкой слева от заголовка.
Примечание
Кнопка в N процессах справа от схемы показывает, шаги каких бизнес-процессов задокументированы этой схемой. Нажмите её, затем нажмите на процесс в раскрывшемся списке, и он откроется (см. Просмотреть бизнес-процесс).
Прочитать схему#
Чтобы прочитать схему в открывшемся окне, выполните следующие действия:
- Пройдите по шагам сверху вниз по стрелкам. Ромб обозначает проверку, от него идут ветки Да и Нет.
- Подберите масштаб. Для этого используйте колесо мыши или кнопки в правом нижнем углу окна: уменьшить, увеличить, вписать схему в окно. Перетаскиванием сдвиньте схему.
- Прочитайте строку Обращения под схемой. В ней перечислены таблицы, каналы брокера и параметры конфигурации, к которым обращаются шаги. Пометки «читает», «пишет», «публикует», «потребляет» и «зависит от» стоят и в самих шагах схемы (см. Просмотреть структуру базы данных, Просмотреть каналы брокера, Просмотреть конфигурацию сервиса).
- Строка Используется в процессах ведёт к бизнес-процессам, в которых эта операция является шагом. Нажмите на название процесса, и он откроется.
- Закройте окно крестиком в правом верхнем углу или клавишей Esc.
Примечание
Кнопка Показать код в заголовке окна открывает исходный текст схемы в нотации Mermaid. Текст можно скопировать, но не изменить.
Примечание
Галочка после обращения означает, что таблица, канал или параметр найдены в документации проекта; значок предупреждения с пояснением означает, что по пометке ничего не нашлось.
Примечание
Блок Не описано под чертой в разделе Логика перечисляет операции и воркеры, которые ИИ-агент нашёл в коде, но схемы для которых ещё не написаны. Открыть такую строку можно, но схемы в ней пока нет.
Примечание
У сервиса-контейнера раздел Логика собирает схемы его компонентов, сгруппированные по компонентам. Левая часть строки открывает схему, правая часть от … ведёт на страницу компонента, которому схема принадлежит.
