Перемещаться по уровням схемы

Примечание

Проект в ArchMap устроен как дерево объектов. Объект, у которого есть компоненты, называется контейнером. Контейнером может быть только сервис; у базы данных, брокера и пользователя компонентов не бывает. Уровень состоит из компонентов одного контейнера и связей между ними. Корневой уровень показан на странице проекта, остальные уровни открываются со страниц объектов.

Открыть страницу объекта#

Чтобы открыть страницу объекта, выполните одно из следующих действий:

  • на схеме страницы проекта или другого объекта дважды нажмите на нужный объект;
  • в дереве слева нажмите на нужный объект;
  • в поле Поиск по имени… над деревом введите часть имени и нажмите на найденный объект.

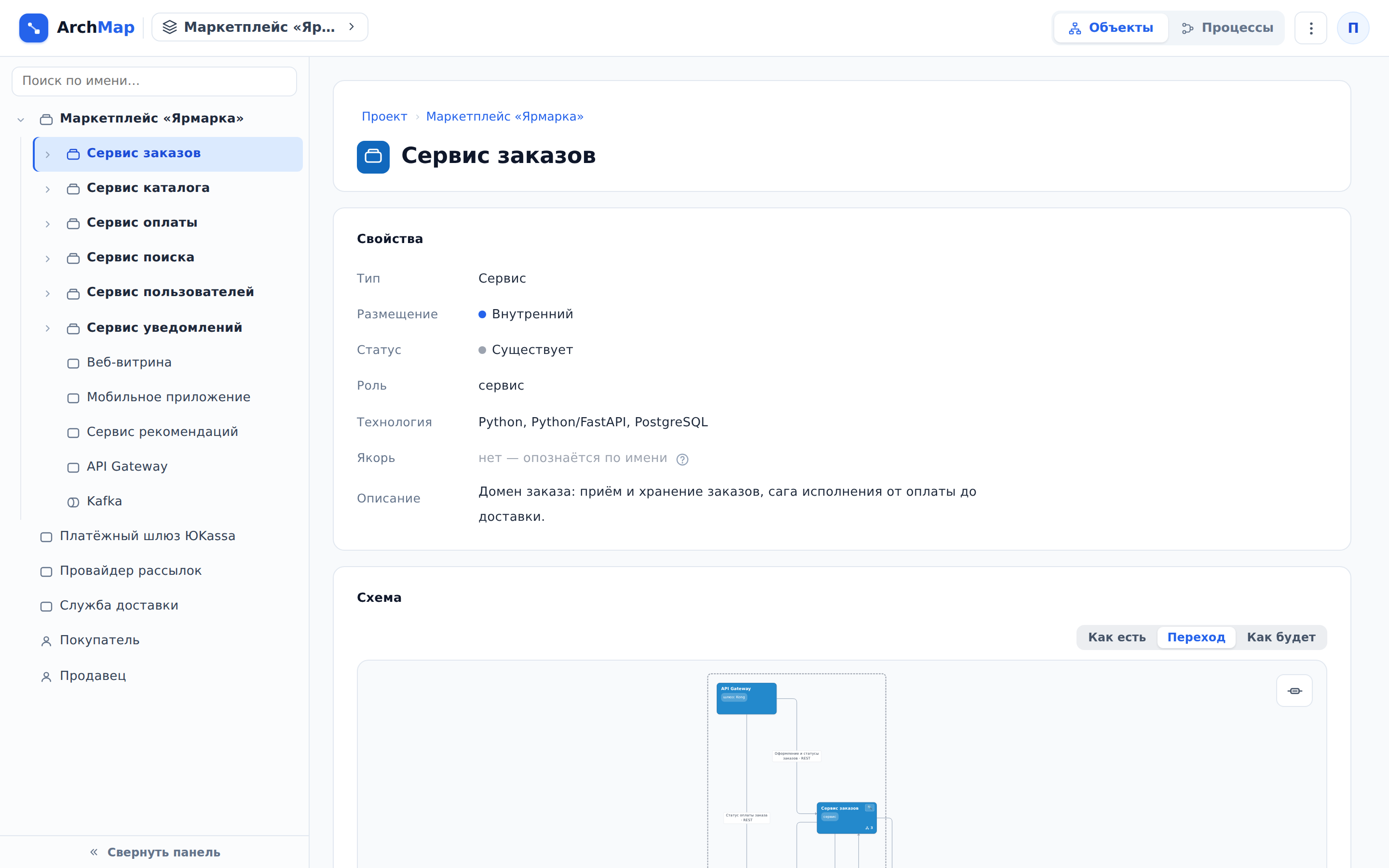

Страница объекта
Страница объекта Сервис заказов: путь от корня проекта, свойства и схема объекта с соседями

Примечание

На схеме страницы объекта показаны:

  • сам объект;
  • соседи с того же уровня, с которыми он связан (сплошной рамкой);
  • соседи с других уровней (пунктирной рамкой);
  • связи между всеми ними, включая связи соседей друг с другом;
  • пунктирная рамка родительского контейнера.

Объекты того же уровня, с которыми объект не связан, на его схему не попадают. Их видно на схеме родителя.

Примечание

Ниже схемы на странице объекта расположены разделы Связи, Логика, OpenAPI и Участвует в процессах (см. Просмотреть связи сервиса, Просмотреть логику операции или воркера, Просмотреть API сервиса, Просмотреть бизнес-процесс).

Спуститься на уровень ниже#

Чтобы просмотреть компоненты контейнера, не покидая схему, выполните следующие действия:

  1. На схеме найдите контейнер. Его можно узнать по лупе Раскрыть содержимое.
  2. Нажмите лупу. Внутри рамки контейнера появятся его компоненты, стрелки протянутся к ним.
  3. Спуститесь ещё глубже. Для этого на любом компоненте-контейнере нажмите лупу.
  4. Скройте компоненты. Для этого в углу рамки нажмите Свернуть.

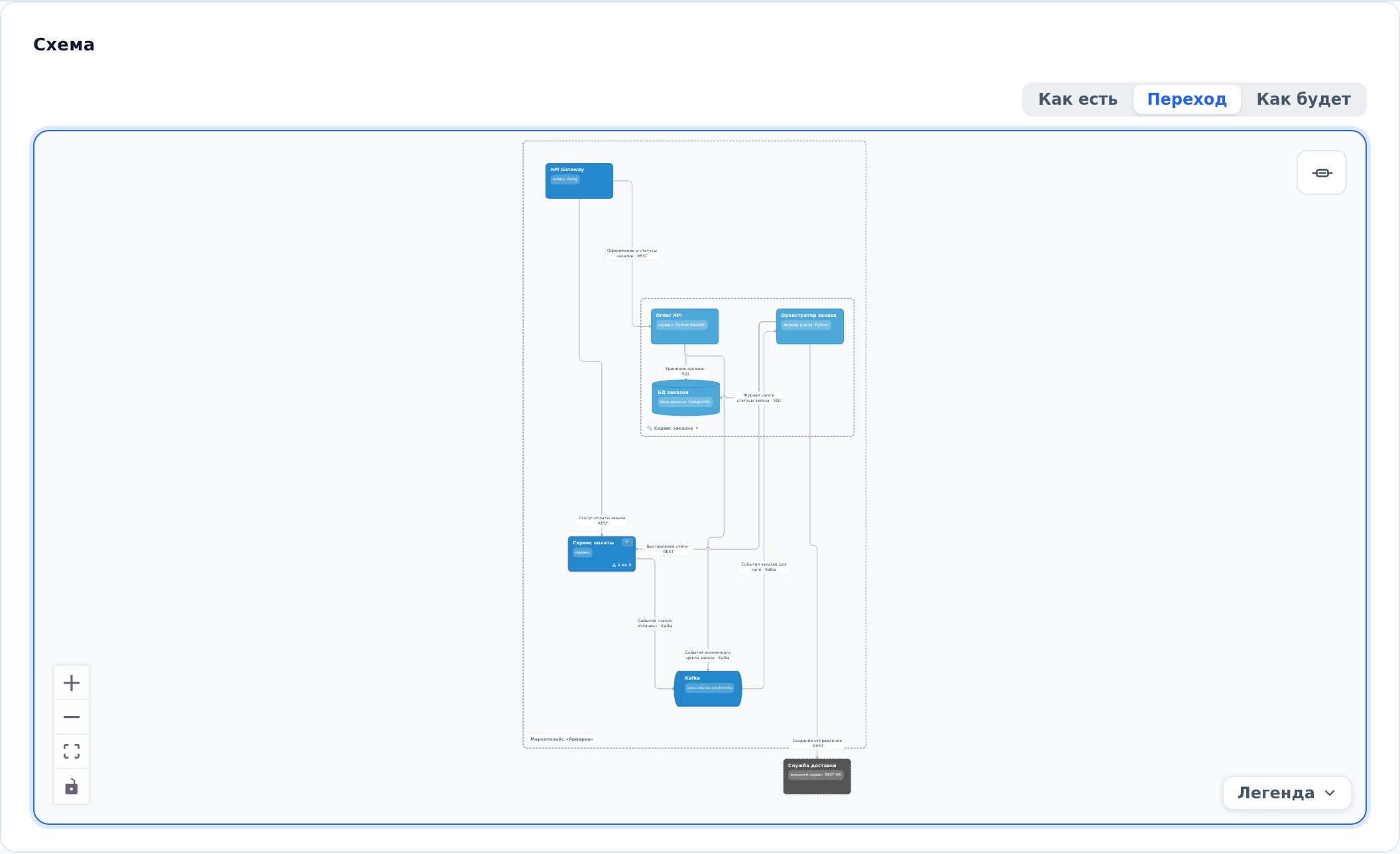

Контейнер раскрыт на схеме
Контейнер раскрыт лупой: его компоненты видны внутри рамки вместе с соседями

Примечание

Так можно раскрыть контейнер и на странице проекта, и на странице любого объекта.

Примечание

Подряд можно раскрыть только два уровня: глубже лупа становится неактивной и подсказывает спуститься на страницу компонента.

Чтобы перейти на уровень компонента, выполните следующие действия:

  1. Раскройте контейнер лупой Раскрыть содержимое.
  2. Дважды нажмите на нужный компонент. Откроется его страница со схемой его уровня.

Вернуться на уровень выше#

Чтобы вернуться на уровень выше, выполните одно из следующих действий:

  • вверху страницы объекта в пути Проект › … нажмите на имя нужного предка;
  • вернитесь на страницу проекта к корневому уровню. Для этого в начале того же пути нажмите Проект;
  • в дереве слева нажмите на нужного предка.

Пользоваться деревом объектов#

Чтобы найти объект в дереве слева, выполните следующие действия:

  1. Слева от имени контейнера нажмите на стрелку. Ветка раскроется.
  2. Нажмите на имя нужного объекта. Откроется его страница.

Примечание

Дерево само раскрывается до объекта, страница которого открыта. Кнопка Свернуть панель внизу прячет дерево, Развернуть панель возвращает его.

Примечание

Поле Поиск по имени… над деревом ищет только по именам объектов. Поиск по всей документации проекта описан в разделе Найти документацию сервиса.
