Просмотреть каналы брокера
Примечание
Каналы брокера сообщений связаны со схемами логики через пометки «публикует» и «потребляет» в шагах схем (см. Просмотреть логику операции или воркера). По этим пометкам раздел Каналы показывает, какие сервисы и схемы публикуют сообщения в канал и потребляют их.
Просмотреть канал#
Чтобы просмотреть каналы брокера сообщений, выполните следующие действия:

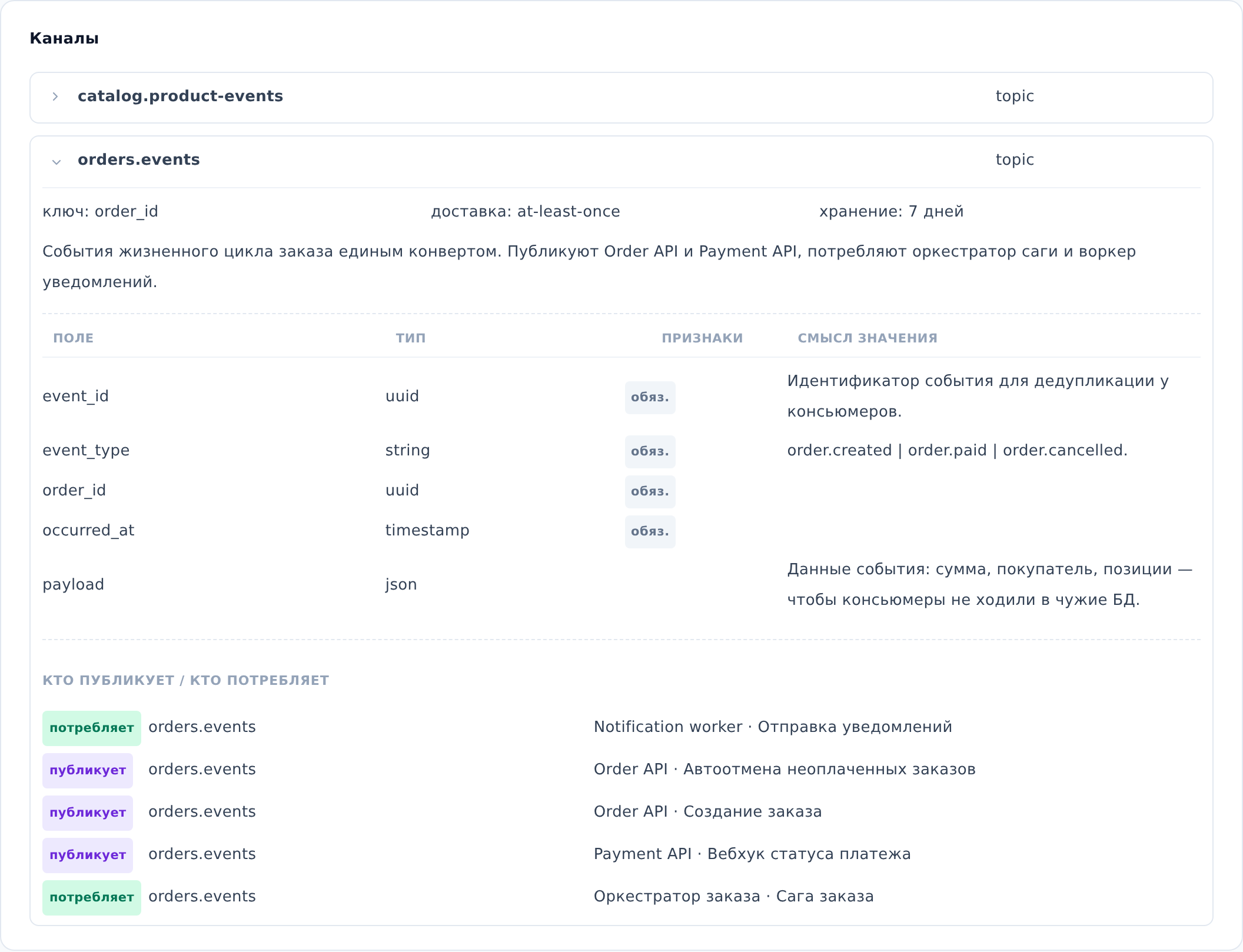

- Откройте страницу брокера сообщений (см. Найти документацию сервиса) и прокрутите до раздела Каналы.
- В разделе Каналы раскройте нужный канал. Для этого нажмите на стрелку слева от его имени. Появятся параметры доставки, поля сообщения и список Кто публикует / кто потребляет.
- В списке Кто публикует / кто потребляет найдите сервисы, которые публикуют сообщения в канал или потребляют их, и схемы логики, в которых это описано.
Примечание
Канал в ArchMap означает то, что у брокера называется по-своему: topic в Kafka, queue или exchange в RabbitMQ, stream в Redis, subject в NATS. Вид канала указан справа от его имени.
Примечание
Строки списка Кто публикует / кто потребляет не открывают схемы логики. Схема открывается на странице сервиса в разделе Логика (см. Просмотреть логику операции или воркера).
Примечание
Если в разделе написано Каналы не описаны, каналы брокера в проекте пока не задокументированы.
