Просмотреть планируемые изменения системы
Примечание
Архитектор отмечает у объекта статус: Существует, Проектируется (объект появится) или Выводится (объект уберут из эксплуатации). По этим статусам схема показывает систему сейчас, после изменений и переход между ними.
Узнать статус объекта#
Чтобы узнать, затронут ли объект планируемыми изменениями, выполните следующие действия:
- На схеме найдите объект с меткой над именем:
- зелёный объект с меткой новый проектируется;
- красный объект с меткой выводится выводится из эксплуатации.
- Откройте страницу объекта. В разделе Свойства в строке Статус указан его статус.
Примечание
Связи проектируемого объекта на схеме зелёные, выводимого красные.
Переключить вид схемы#
Чтобы посмотреть систему до или после изменений, выполните следующие действия:

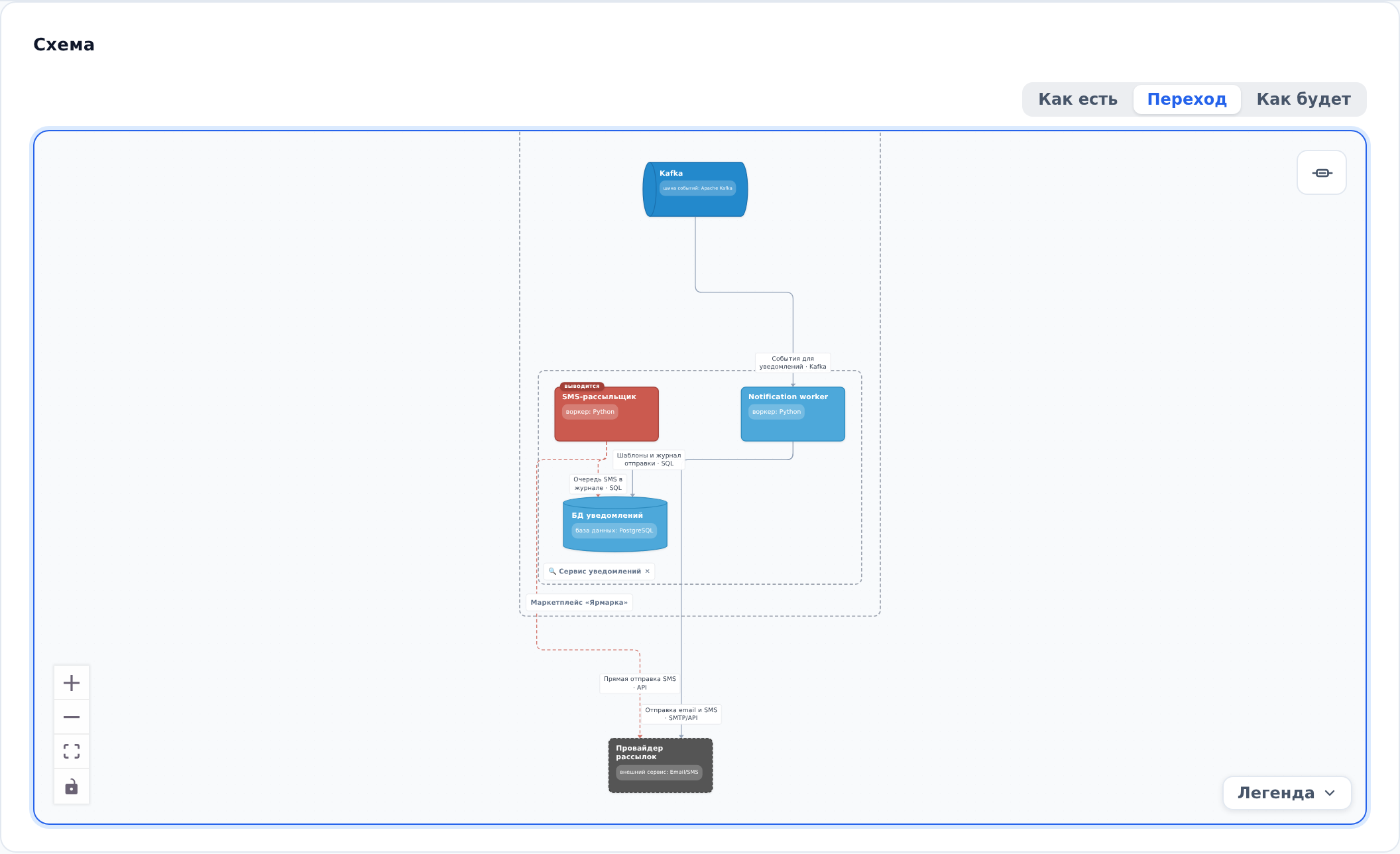

- Над схемой на странице проекта, объекта или процесса выберите вид:
- Как есть: то, что работает сейчас, включая выводимые объекты;
- Переход: все объекты сразу, этот вид выбран по умолчанию;
- Как будет: целевая система без выводимых объектов.
- Посмотрите на схему. Объекты, которых в выбранном виде нет, остаются на месте, но становятся бледными.
Примечание
Переключатель видов появляется, только если в проекте есть проектируемые или выводимые объекты.
Примечание
В бизнес-процессе вид так же приглушает шаги, участников которых в выбранном виде нет.
Примечание
Выбранный вид запоминается для каждого проекта отдельно в этом браузере.
